1 壓接規范信息整理和匯總：

根據以上的模擬和運算，我們就能基本把絕大部分的壓接情況都能模擬出來，并拿到其主要的參數；剩下的就是將其主要要考量的參數信息進行匯總。由于前面的建模都是依照 VW60330-2013 的標準來設置那些參數和限制條件的，所以此處的信息也只是將其標準要點再單獨羅列匯總一次。而整理匯總的目的在于方便信息識別和確認；

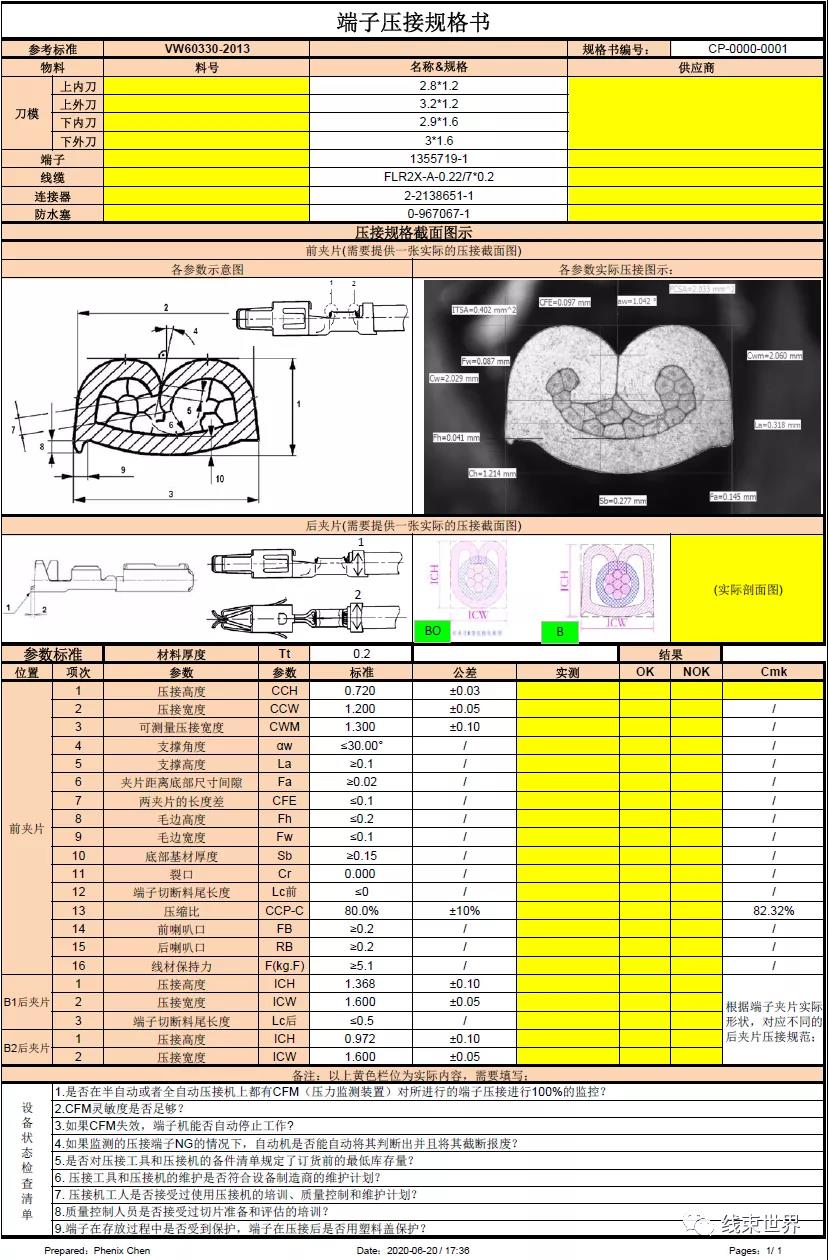

2 壓接規范表格制定：

前面所有的工作都是為了最后的壓接規范這個文件的輸出，所以首先就是制定一個標準的表格，將所需要的信息都羅列到該表格上（具體表格形式可以每個人根據自己的喜好來定義設計）：

2.1基本信息：線纜規格，端子料號/規格，連接器料號(如果有)，防水塞(如果有) 等信息；

2.2  刀片的規格：是因為后續有單獨作文對于端子刀片設計的研究，也會(huì )和此課題研究緊密聯系在一起的，屆時所需要的對應的刀片信息也是壓接規范的一個重要組成部分。當然為了讓數據能更加快捷化合精準化，根據以上信息，可以在原始的計算表中，對于這些物料和工具的料號，可以直接使用自家的料號編碼識別，并建立一個統一的信息數據庫作為統一輸出源。這樣在這些欄位的手寫欄位可以直接通過前面的料號識別，使用VLOOK函數在此表中全部自動鏈接出來，非常方便和快捷；

2.3  VW60330-2013 的壓接標準（包括前夾片和后夾片的）圖示，各個參數的標準以及說明；

2.4  再配上實際的壓接截面圖和尺寸，對使用此表模擬出來的結果進行實際驗證和確認。端子剖面分析儀能將以上這些參數都能識別出來。如果截面圖示中的讀取參數和表中的數據誤差太大，或者超出規范，則就需要相關人員對壓接規范的參數，現場的壓接情況，以及端子剖面分析儀中參數定義進行再確認。

理論中這個演算是個純理論模型和計算的，而且也是針對某個標準進行開發出來的， 因此，其適用范圍不是無限的。而實際中也有很多大大小小的變量都在影響著最后的數據和結果誤差，這又是個比較系統而又全面復雜的工程。因此如果根據前三者的確認和校驗， 還發現最后的實際數據差別很大，則需要重新確認和考量此建模是否滿足該款端子的壓接要求。根據此標準，壓接率 CCP 是在 80%±10%，而使用該模型演算后的 CCP 是 82.32%，還是非常接近標準的中心值。

再次說明，此壓接規范中示例的截面圖是端子 928999-1+FLR2X-7*0.26 的實際圖示， 與此時模擬的端子是不一樣的，需要特別注意；

2.5  后夾片的壓接方式，也是根據不同的壓接形狀而確定的參數，此時就只需要注意 ICW 和ICM 以及料尾切斷長度這三個方面；

2.6  線材保持力，即端子和線材緊密壓接完成后，所能保持的強度大小。是確保端子壓接質量好與壞的一個基本而又重要的標準。在某些要求等級比較低的產品下，首先保證的就是這個線材/端子保持力需要達到標準的最小值。保持力也是與壓接面的 CCP 有一定關系，CCP多大，則可能線纜中的銅絲還未緊密壓合，CCP 過小，則銅絲又會(huì )變形太大，已經失去了材料本身的韌性。所以，一定會(huì )有對保持力的管控要求，否則在使用過程中容易脫落，導致電氣回路開路的電氣不良；這個在壓接規范中可以直接使用EXCEL 的 IF 函數來實現其功能選擇

4.2.7  最后一組信息就是對機修人員對于端子機的維修保護以及注意事項。這只是對壓接現場的管控要求；

這樣就通過以上的思路和方法，就可以完成對壓接規范的設計和定義，并能快速簡單，精準地完成壓接規范的制作；當然，后續也可以通過對這些基本對應數據的匯總和數據庫再處理，可以逐漸將這些信息慢慢全部串聯在一起。這樣，出來的所有信息都會(huì )更加快捷和精準。而這個計算模板也就能隨著前面的這些東西的智能化導入而不停地升級。

總結

通過以上的思路和方法，就能逐漸掌握壓接規范的設計與定義。并結合實際中的現場數據進行理論與現實不斷相互驗證，從而讓這套模擬結果更加精準和實用：

1. 對壓接理論的了解與過程分析；

2. 對壓接中各種變量和參數的了解；

3. 根據相關參考資料和理論對壓接過程的驗證；

4. 對其中的壓接原理處理方式進行轉變；

5. 鈑金折疊前后的變化量；

6. 將從前往后的這個過程所遇到的各種理論和問題進行串聯，并進行量化處理；

7. 以國際化通用的標準來指導對整個過程的分析和參數確定；

8. 最后就是將這套數據化的理論，使用 EXCEL 的方式將其進行實現，并實現最小化的人工計算方式，從而大大降低了人工計算和經驗誤差，并提高運算速度。
